Uyali aloqa, sektor, tashuvchi va tashuvchi chastotasi mobil aloqa tayanch stantsiyalari bilan bog'liq barcha tushunchalardir.
Baza stantsiyasidan boshlaylik.
Baza stantsiyasi mobil aloqa tarmog'idagi simsiz ulanish tarmog'ining muhim qismidir.
Asosiy stansiyaning asosiy funktsiyalari signal modulyatsiyasi va demodulyatsiyasi, radiochastotani uzatish va qabul qilishdir.
4G davrida tayanch stansiyaning asosiy apparat komponentlari BBU (tayanch tarmoqli ishlov berish birligi), RRU (radio masofaviy blok) va antenna oziqlantiruvchi (antenna, oziqlantiruvchi) tizimidir. 5G davrida apparat o'zgardi va passiv antenna faol antennaga aylandi, bu AAU (Active Antenna Unit).

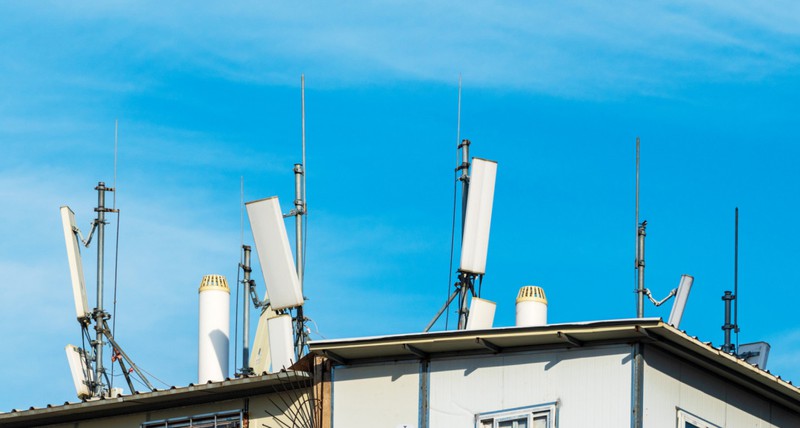

Haqiqiy hayotda biz ko'pincha tayanch stantsiyalarni ko'ramiz. Masalan, quyidagicha:
Aslida, qat'iy aytganda, yuqoridagi rasm jismoniy saytning temir minorasi (yoki sayt, "stansiya"). Temir minorada tayanch stantsiyaning ko'plab antennalari osilgan.
Odatda, saytda faqat bitta tayanch stantsiya emas, balki bir nechta baza stansiyalari mavjud.
Misol uchun, China Mobile, China Telecom va China Unicom kabi operatorlarning o'z baza stansiyalari mavjud bo'lib, ularning barchasi bitta saytda o'rnatilgan.
Bundan tashqari, agar u operator bo'lsa ham, ushbu saytda 2G, 3G, 4G, 5G va boshqalar kabi turli xil tarmoq standartlaridagi baza stansiyalari bo'lishi mumkin.
Ilgari antennalarni joriy qilganda, antennalarga ko'p yo'nalishli antennalar va yo'nalishli antennalar kiradi. Ko'p yo'nalishli antennalar (odatda qamchi shaklida, silindrsimon) barcha yo'nalishlarda signallarni uzatadi. Yo'nalishli antennalar (odatda plastinka shaklidagi) signallarni belgilangan yo'nalishda uzatadi.
Keng ko'rish maydoni va foydalanuvchi zichligi past bo'lgan ba'zi hududlar uchun ko'p yo'nalishli antennalar past chastotali signallar (uzunroq to'lqin uzunligi, yaxshiroq diffraktsiya qobiliyati va uzoq qamrov masofasi) bilan hudud atrofidagi katta maydonni qoplash uchun ishlatiladi. Bu "markaziy rag'batlantirish" deb ataladi.
Murakkab hududlar va foydalanuvchi zichligi yuqori bo'lgan hududlar uchun signal qamrovini yaxshilash uchun yo'nalishli antennalardan foydalanish mumkin.
Hisob-kitoblardan so'ng, mutaxassislar 3 ta antennaning usuli (har biri 120 darajani qamrab oladi) eng tejamkor va eng yaxshi ta'sir ekanligini aniqladilar. Shuning uchun bitta tayanch stansiya uchun uchta qamrov zonasi dizayni mavjud.
Quyidagi rasmdan ko'rinib turibdiki, tayanch stantsiya har bir katakdagi olti burchakning uchta uchida joylashgan va har bir tayanch stantsiya uchta qo'shni hujayraning uchdan bir qismini qoplash uchun uchta yo'nalishli antennadan foydalanadi.
Yuqoridagi usul "cho'qqilarni rag'batlantirish" usuli deb ataladi.
Ko'rishingiz mumkinki, yo'nalishli antennalarning qamrovi yanada moslashuvchan bo'lib, bu hujayradagi to'siqlarning ta'sirini samarali ravishda bartaraf etishi mumkin.
Albatta, 3 ta antennaga qo'shimcha ravishda, boshqa qamrov usullari ham qo'llanilishi mumkin, masalan, har biri 60 darajani qoplaydigan 6 ta antenna .
60 daraja yoki 30 daraja bo'ladimi, qamrov maydoni fanatga o'xshaydi. Ushbu simsiz qamrov hududi sektor (sektor) hisoblanadi. Baza stansiyasi singari, sektor ham jismoniy tushunchadir va aslida mavjud.
Sanoatda odatda S tipidagi va O tipidagi tayanch stansiyalarning nomlari mavjud. S tarmoqli, yo'nalishli, tarmoqli saytga ishora qiladi. O - har tomonlama, ko'p yo'nalishli degan ma'noni anglatadi.
Xo'sh, mahalla nima? Baza stansiyasi hujayrami? Yoki sektor hamjamiyatmi?
Javob: shart emas.
Hujayra bilan tanishishdan oldin ikkita tushunchani kiritishim kerak - tashuvchi va tashuvchi chastota.
Carrier, inglizcha tashuvchi nomi ham jismoniy tushunchadir. Umuman olganda, bu audio va video kabi ma'lumotlarni olib yuradigan modulyatsiyalangan simsiz elektromagnit to'lqinlarga ishora qiladi. Har bir tashuvchi ma'lum bir chastota diapazonini egallaydi.
Tashuvchi chastotasi - tashuvchi chastotasi. Tashuvchi chastotasiga juda ko'p havolalar mavjud, ba'zida u chastota qiymatiga ishora qiladi, ba'zan esa tegishli uskunaga ishora qiladi. Tashuvchining markaziy chastotasining qiymati markaziy chastota nuqtasidir.
Agar bitta sektorda faqat bitta tashuvchi bo'lsa, sig'im etarli bo'lmasligi mumkin. Bu vaqtda bir nechta tashuvchilar sozlanadi.
Sektor jismoniy tushuncha, hujayra esa mantiqiy tushunchadir. Turli xil tarmoq standartlari hujayralarning turli xil ta'riflariga ega.
2G GSM-da, hujayra=sektori.
2G GSM kichik bir tashuvchi sig'imga ega tor polosali tizimdir. Shuning uchun bir nechta tashuvchilar bir-biriga "birlashtirilgan" "hujayra" ni hosil qiladi.
Masalan, S 2/2/2 degani: sayt 3 ta katak (sektor) va har bir hujayra 2 ta tashuvchiga ega.
3G WCDMA, 4G LTE va 5G tarmoqlarida=uyali aloqa operatori.
3G WCDMA keng polosali CDMA bo'lib, 4G LTE esa kattaroq bitta tashuvchili tarmoqli kengligiga ega. Bitta sektor uchun 1-2 operatorni sozlash kifoya.
Agar u S 1/1/1 konfiguratsiyasi bo'lsa, 3 ta sektor va har bir sektorda faqat 1 ta tashuvchi bo'lsa, unda jami 3 ta hujayra mavjud. (Skrambling kodlari hujayralarni ajratish uchun ishlatiladi, masalan, 1, 2 va 3 kodlari shifrlash uchun ishlatiladi).
Agar u S 2/2/2 konfiguratsiyasi bo'lsa, 3 sektor, har bir sektorda 2 ta tashuvchi bo'lsa, jami 3 × 2=6 katakcha mavjud. (Yagona sektorda sozlanishi mumkin bo'lgan hujayralar soni apparat imkoniyatlariga bog'liq.)
Bundan tashqari, biz buni oddiy tarzda yodlashimiz mumkin - tarmoqli kengligi kichik, tashuvchilar soni ko'p va bir nechta tashuvchilar bitta hujayra sifatida tuzilgan. Agar tarmoqli kengligi katta bo'lsa, tashuvchilar soni kichik va bitta tashuvchi bitta hujayra.
Yakunida:
Baza stansiyasining identifikator kodi (Base Station Identity Code, BSIC) yoki global hujayra identifikatori kodi (Cell Global Identifier, CGI) bilan aniqlangan simsiz aloqa qamrovi hududi hujayra deb ataladi.
Hujayra terminalga kirishni ta'minlovchi eng kichik xizmat ko'rsatish hududi birligidir. Bu virtual va mantiqiy. Tizim uni belgilaydi va keyin muhandislar uni parametrlarni sozlash va boshqarishni boshqarish ob'ekti sifatida ko'rishlari mumkin.
Jamiyatni farqlashning kaliti - u mustaqil xizmatlar ko'rsatishi mumkinmi.
GSM bitta hujayrada bir nechta tashuvchilarga ega, ammo faqat bittasi BCCH (efirni boshqarish kanali) ni uzatadi. Shuning uchun hujayra faqat bir nechta tashuvchilar birlashganda hujayra xizmatlarini ko'rsatishi mumkin.
WCDMA va LTE ning turli tashuvchilari uchuvchi signallarga ega, ular mustaqildir. Demak, tashuvchi hujayra tushunchasidir.(www.cenrf.net)
