4 portli ikki nurli antenna Xxpol 2x(880-960)MHz 17dBi

Elektr texnik xususiyatlari(BASTA 12.0})

Chastota diapazoni (MGts)

2×(880-960) (R1/R2)

Daromad (dBi)

O'rta egilish

17.0

Barcha egilishlar ustida

16.8±0.5

Polarizatsiya (daraja)

±45

Azimut nurining kengligi 3dB (daraja)

33±4

Gorizontal nur yo'nalishi (daraja)

±26

Olddan orqaga nisbati, 180 daraja ± 30 daraja (dB)

>25

Qutblar nisbati @0 daraja (dB)

>20

Balandlik nur kengligi 3dB (daraja)

10.5±0.5

Elektr pastga tushish (daraja)

0-10

Birinchi yuqori yon lobni bostirish (dB)

>16

VSWR

<1.5

3-PIM@2 x 43 dBm (dBc)

<-150

Port izolyatsiyasi (dB)

>25

Nur izolatsiyasi (dB)

>16

Maks. Port boshiga quvvat (Vt)

500

Empedans (Ō)

50

Chaqmoqlardan himoya qilish

DC zamin

Mexanik spetsifikatsiyalar(BASTA 12.0})

RET turi

Integratsiyalashgan RET (AISG2.0/3GPP)

AISG konnektorlari (1 kirish va 1 chiqish)

2x8 (da: Erkak; tashqarida: Ayol)

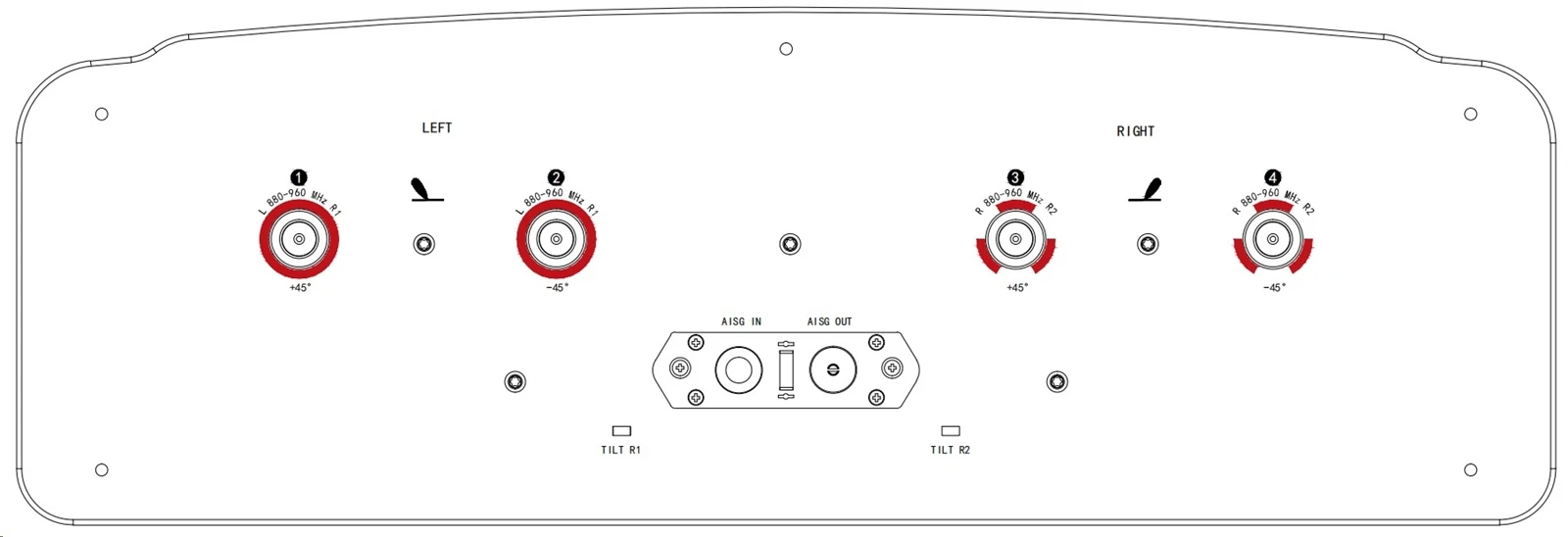

Ulagich

4x4.3-10 ayol, pastki

Antenna o'lchamlari (Y x G x D) (mm)

1995x580x190

Qadoqlash o'lchamlari (Y x G x D) (mm)

2315x670x275

Antennaning og'irligi (kg)

26.5±1.5

Kelepçe og'irligi (kg)

8.0±0.5

Qadoqlash og'irligi (kg)

39.5±1.5

O'rnatish ustunining diametri

f50 ~ f110mm

Mexanik egilish diapazoni (daraja)

0~10

Radom materiali

Shisha tolali

Radom rangi

Och kulrang

Ishlash harorati (daraja)

-40 dan +70 gacha

Shamol yuki @150km/soat (N)

1070/350/1427 (Old/Yon/Maksimal)

Maks. operatsion shamol tezligi (km/soat)

241

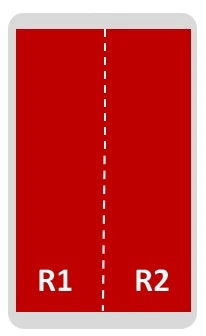

Tartib

Chastota diapazoni

Massiv

Ulagich

Sub birlik

RET turi

880-960MGts

R1

1-2

1#

SRET

880-960MGts

R2

3-4

2#

SRET

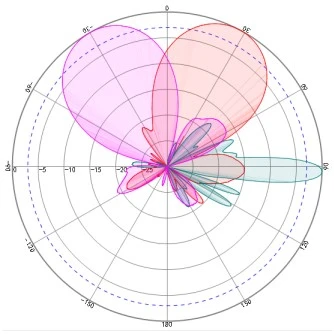

Naqsh

880-960MGts

Aksessuarlar

Element

Model

Og'irligi (kg)

Mexanik egilish diapazoni (daraja)

O'rnatish to'plami

168H

8.0

0-10
